Połączenie miksera z interfejsem audio to kluczowy krok w budowaniu funkcjonalnego domowego studia nagrań. Ten praktyczny poradnik przeprowadzi Cię przez cały proces, od wyboru odpowiednich kabli po konfigurację sprzętu i oprogramowania, zapewniając, że Twoje nagrania będą brzmiały profesjonalnie. Dzięki niemu dowiesz się, jak uzyskać maksymalną kontrolę nad sygnałem i uniknąć typowych błędów.
- Istnieją trzy główne metody połączenia miksera z interfejsem audio: nagrywanie sumy stereo, nagrywanie wielośladowe z Direct Out oraz wykorzystanie szyn AUX/Group.
- Do połączeń najczęściej używa się kabli TRS 1/4", XLR lub TS 1/4", w zależności od typu złączy w urządzeniach.
- Kluczowe jest prawidłowe ustawienie poziomów sygnału (gain staging), aby uniknąć przesterowania lub zbyt cichego nagrania.
- Ważne jest, aby interfejs audio był poprawnie skonfigurowany w systemie operacyjnym i programie DAW jako domyślne urządzenie wejściowe.
Dlaczego warto połączyć mikser z interfejsem audio?
Połączenie miksera z interfejsem audio otwiera drzwi do bardziej zaawansowanych możliwości nagraniowych w domowym studiu. Mikser, jako centrum dowodzenia dla wielu źródeł dźwięku, pozwala na sumowanie sygnałów, wstępną obróbkę (np. EQ, kompresja) i routing. Interfejs audio z kolei jest mostem między światem analogowym a cyfrowym, konwertując sygnał na postać, którą komputer może przetworzyć i zapisać. Kiedy ma to sens? Przede wszystkim, gdy chcesz nagrywać jednocześnie wiele instrumentów lub mikrofonów, a Twój interfejs audio nie ma wystarczającej liczby wejść. Mikser pozwala wtedy zebrać te wszystkie sygnały w jedno miejsce, a następnie wysłać do interfejsu jako jedną lub kilka grup. Bez takiego połączenia, jeśli chcesz nagrać np. cały zespół na żywo, będziesz ograniczony liczbą wejść w swoim interfejsie. Oczywiście, jeśli nagrywasz tylko jedno źródło dźwięku naraz, np. wokal przez jeden mikrofon, bezpośrednie podłączenie mikrofonu do interfejsu audio może być wystarczające i prostsze. Jednak dla bardziej złożonych sesji, mikser staje się nieocenionym narzędziem.
Przygotuj swoje studio: niezbędny sprzęt i wstępne sprawdzenie

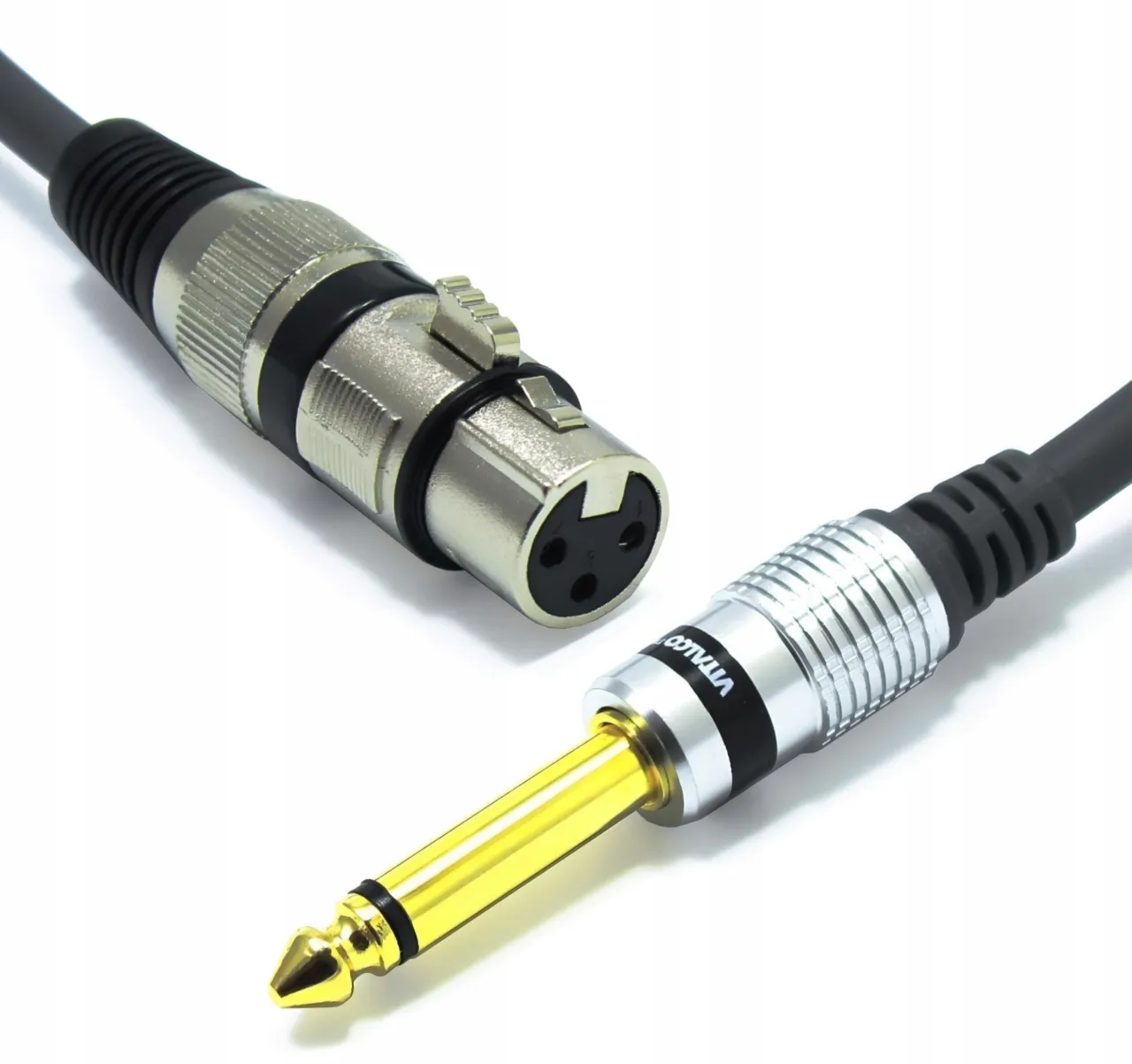

Jakie kable będą Ci potrzebne? Przewodnik po złączach (XLR, TRS, TS)
| Typ kabla | Zastosowanie |
|---|---|
| TRS 1/4" (jack stereo) | Najczęściej używane do zbalansowanych połączeń liniowych między wyjściami głównymi (Main Out) miksera a wejściami liniowymi (Line In) interfejsu audio. Zapewniają lepszą odporność na zakłócenia niż kable TS. |
| XLR | Standardowe złącze mikrofonowe, ale często stosowane również do zbalansowanych połączeń liniowych, zwłaszcza jeśli zarówno mikser, jak i interfejs audio posiadają złącza XLR na wyjściach i wejściach liniowych. Zapewniają najwyższą jakość połączenia i odporność na zakłócenia. |
| TS 1/4" (jack mono) | Używane do niezbalansowanych połączeń, na przykład z wyjść AUX Send lub Group Out miksera do wejść liniowych interfejsu. Są mniej odporne na zakłócenia niż kable TRS czy XLR, ale w wielu zastosowaniach domowego studia w zupełności wystarczają. |
Identyfikacja kluczowych wejść i wyjść w Twoim mikserze i interfejsie audio
Zanim zaczniesz podłączać cokolwiek, upewnij się, że wiesz, gdzie szukać. Na mikserze kluczowe są zazwyczaj wyjścia główne, oznaczone jako Main Out, Main Mix lub po prostu Out. Często są to złącza XLR lub TRS 1/4". Jeśli Twój mikser jest bardziej zaawansowany, możesz natknąć się na Direct Out (jedno wyjście na kanał), Group Out lub Sub Out (do tworzenia podgrup) oraz AUX Send (do wysyłania sygnału na zewnętrzne efekty lub do nagrywania). Na interfejsie audio szukaj wejść liniowych, oznaczonych jako Line In. Mogą to być złącza TRS 1/4", XLR lub kombinowane (np. combo jack/XLR). Unikaj podłączania wyjść miksera do wejść mikrofonowych (Mic In) interfejsu, chyba że jest to absolutnie konieczne i wiesz, co robisz poziomy sygnału mogą być wtedy bardzo trudne do opanowania, a jakość nagrania niska. Wejścia instrumentalne (Instrument In) są zazwyczaj przeznaczone dla instrumentów o wysokiej impedancji, jak gitara elektryczna czy bas.
Nagrywanie sumy stereo: najprostsze połączenie (Metoda #1)
Dla kogo jest to najlepsze rozwiązanie?
Metoda nagrywania sumy stereo jest idealna dla początkujących, którzy dopiero zaczynają swoją przygodę z nagrywaniem i chcą szybko uzyskać dźwięk w komputerze. Sprawdzi się również, gdy nagrywasz materiał, który nie wymaga późniejszej, szczegółowej edycji poszczególnych ścieżek na przykład nagranie na żywo z próby, demo piosenki, czy podcast, gdzie ważniejszy jest ogólny miks niż możliwość indywidualnej obróbki każdego elementu. Jej głównym ograniczeniem jest to, że do programu DAW trafia już zsumowany sygnał stereo, co uniemożliwia niezależne miksowanie poszczególnych instrumentów czy wokali w postprodukcji.
Instrukcja krok po kroku: Jak fizycznie połączyć urządzenia?
- Weź dwa kable TRS 1/4" lub dwa kable XLR (w zależności od dostępnych złączy w Twoim sprzęcie).
- Podłącz jeden koniec pierwszego kabla do lewego wyjścia głównego (Left Main Out) miksera.
- Podłącz drugi koniec pierwszego kabla do pierwszego wejścia liniowego (Line In 1) interfejsu audio.
- Podłącz jeden koniec drugiego kabla do prawego wyjścia głównego (Right Main Out) miksera.
- Podłącz drugi koniec drugiego kabla do drugiego wejścia liniowego (Line In 2) interfejsu audio.
- Upewnij się, że oba urządzenia są włączone, ale jeszcze nie odtwarzaj głośno muzyki.
Ustawienia poziomów sygnału (Gain Staging) jak uniknąć przesterów?
Prawidłowe ustawienie poziomów sygnału, czyli tzw. gain staging, jest absolutnie kluczowe, aby uniknąć przesterowania (clippingu) i uzyskać czyste nagranie. Zacznij od ustawienia pokręteł gain na mikserze i interfejsie na minimum. Następnie zacznij odtwarzać najgłośniejszy fragment materiału, który zamierzasz nagrać. Stopniowo zwiększaj poziom sygnału na kanale miksera, obserwując wskaźniki wysterowania (VU metry lub LEDy). Idealny poziom sygnału w programie DAW powinien oscylować w okolicach -12dB do -6dB w szczytowych momentach. Pozostawia to odpowiedni "headroom", czyli zapas dynamiki, który zapobiega cyfrowemu przesterowaniu, które brzmi bardzo nieprzyjemnie. Jeśli sygnał jest zbyt cichy, powoli zwiększaj gain na mikserze, a następnie, jeśli to konieczne, na interfejsie. Jeśli sygnał jest zbyt głośny i wskaźniki w DAW pokazują czerwone wartości, zmniejsz gain na mikserze lub interfejsie. Pamiętaj, że lepiej zacząć z niższym poziomem i w razie potrzeby go podbić w miksie, niż nagrać przesterowany dźwięk, którego nie da się naprawić.
Pełna kontrola: nagrywanie wielośladowe (Metoda #2)
Czym są wyjścia Direct Out i czy Twój mikser je posiada?
Wyjścia Direct Out to funkcja dostępna w niektórych, zazwyczaj bardziej zaawansowanych mikserach analogowych lub cyfrowych. Pozwalają one na wysłanie sygnału z każdego kanału miksera niezależnie, bezpośrednio do wyjścia. W kontekście nagrywania, oznacza to, że możesz wysłać sygnał z mikrofonu wokalnego na wyjście Direct Out kanału 1, sygnał z gitary na wyjście Direct Out kanału 2, i tak dalej. To właśnie ta funkcja umożliwia nagrywanie wielośladowe (multitrack), gdzie każdy instrument lub wokal trafia na osobną ścieżkę w Twoim programie DAW. Niestety, nie wszystkie miksery są w nie wyposażone. Jeśli Twój mikser nie ma wyjść Direct Out, będziesz musiał skorzystać z innych metod połączenia.
Schemat połączeń dla nagrywania multitrack oraz zalety i wady
Aby nagrywać wielośladowo za pomocą wyjść Direct Out, potrzebujesz tylu kabli, ile ścieżek chcesz nagrać jednocześnie. Każde wyjście Direct Out z miksera łączysz osobnym kablem (zazwyczaj TRS 1/4" lub XLR) z osobnym wejściem liniowym (Line In) w interfejsie audio. Na przykład, Direct Out kanału 1 miksera podłączasz do Line In 1 interfejsu, Direct Out kanału 2 do Line In 2, i tak dalej. To podejście daje ogromne korzyści:
- Zalety: Pełna kontrola nad każdym elementem miksu w postprodukcji. Możesz niezależnie regulować głośność, panoramę, dodawać efekty i przetwarzać każdą ścieżkę w swoim programie DAW. Jest to standard w profesjonalnych studiach nagraniowych.
- Wady: Wymaga miksera z wyjściami Direct Out dla każdego kanału, a także interfejsu audio z odpowiednią liczbą wejść liniowych. Potrzebujesz też sporej ilości kabli.
Elastyczne nagrywanie: wykorzystanie AUX i Group (Metoda #3)
Szyna AUX (Auxiliary Send) w mikserze działa jak wysyłka sygnału. Możesz jej użyć do wysłania sygnału z jednego lub kilku kanałów na dedykowane wyjście AUX Send, a następnie podłączyć to wyjście do wejścia liniowego interfejsu. Jest to świetne rozwiązanie, jeśli chcesz nagrać na osobną ścieżkę wokal z dodanymi efektami (np. pogłosem), które są już ustawione na mikserze. Wyjścia grupowe (Group Out lub Sub Out) pozwalają na stworzenie podgrup instrumentów. Na przykład, możesz wysłać wszystkie kanały perkusyjne do jednej grupy (np. Group 1/2) i podłączyć wyjścia tej grupy do dwóch wejść liniowych interfejsu. W ten sposób nagrasz całą sekcję rytmiczną jako dwie ścieżki stereo, co ułatwi jej miksowanie. Połączenia realizuje się zazwyczaj za pomocą kabli TS lub TRS z wyjść AUX Send lub Group Out miksera do wejść liniowych interfejsu audio.
Konfiguracja oprogramowania: spraw, by komputer „usłyszał” Twój mikser
-
Wybór interfejsu jako domyślnego urządzenia wejściowego:
- Windows: Kliknij prawym przyciskiem myszy ikonę głośnika na pasku zadań, wybierz "Dźwięki", przejdź do zakładki "Nagrywanie". Znajdź swój interfejs audio na liście, kliknij prawym przyciskiem myszy i wybierz "Ustaw jako domyślne urządzenie".
- macOS: Otwórz "Preferencje systemowe" (System Preferences), wybierz "Dźwięk" (Sound), przejdź do zakładki "Wejście" (Input). Wybierz swój interfejs audio z listy dostępnych urządzeń.
-
Konfiguracja wejść/wyjść (I/O Setup) w programie DAW:
- Otwórz swój program DAW (np. Ableton Live, Logic Pro, Cubase, Pro Tools).
- Znajdź ustawienia audio lub preferencje urządzenia (często w menu "Opcje", "Edycja" lub "Narzędzia").
- W sekcji "Urządzenie wejściowe" (Input Device) upewnij się, że wybrany jest Twój interfejs audio.
- Przejdź do konfiguracji wejść i wyjść (często oznaczanej jako "I/O Setup", "Audio Connections" lub podobnie).
- Aktywuj wejścia w DAW, które odpowiadają fizycznym wejściom interfejsu, do których podłączony jest mikser. Nazwij je sensownie, np. "Mix Stereo In", "Ch1 Direct Out", "Drums Submix".
-
Tworzenie i uzbrajanie ścieżek do nagrania:
- W swoim DAW utwórz nowe ścieżki audio.
- Dla każdej ścieżki wybierz jako wejście sygnału odpowiednie wejście z Twojego interfejsu audio (np. dla ścieżki "Wokal" wybierz wejście, do którego podłączony jest wokal z miksera).
- Kliknij przycisk "REC" (lub podobny) na każdej ścieżce, którą chcesz nagrywać. Spowoduje to jej "uzbrojenie".
- Uruchom odtwarzanie w DAW lub zacznij grać na instrumencie. Powinieneś widzieć sygnał na wskaźnikach wysterowania uzbrojonych ścieżek w programie.
Rozwiązywanie problemów: najczęstsze wyzwania i ich rozwiązania
Brak dźwięku w komputerze: Upewnij się, że interfejs audio jest poprawnie wybrany jako domyślne urządzenie wejściowe w systemie operacyjnym i programie DAW. Sprawdź wszystkie połączenia kablowe czy są dobrze wpięte i czy używasz właściwych wejść/wyjść. Zweryfikuj routing sygnału w programie DAW czy ścieżki są skonfigurowane do odbierania sygnału z właściwych wejść interfejsu i czy są uzbrojone do nagrywania.
Szumy lub brzęczenie: Jest to częsty problem, zazwyczaj związany z okablowaniem lub uziemieniem. Używaj kabli zbalansowanych (TRS 1/4", XLR), ponieważ znacznie lepiej radzą sobie z eliminacją zakłóceń niż kable niezbalansowane (TS 1/4"). Unikaj prowadzenia kabli audio równolegle z kablami zasilającymi jeśli muszą się krzyżować, rób to pod kątem 90 stopni. Czasami problemem może być tzw. "pętla masy" (ground loop), która objawia się niskotonowym brzęczeniem; rozwiązaniem może być użycie izolatora pętli masy lub upewnienie się, że wszystkie urządzenia podłączone są do tej samej listwy zasilającej.
Sygnał za cichy lub przesterowany: Kluczem jest prawidłowa kalibracja poziomów wzmocnienia (gain staging). Zacznij od ustawienia pokręteł gain na mikserze i interfejsie na minimum. Następnie stopniowo zwiększaj poziom sygnału, obserwując wskaźniki wysterowania w programie DAW. Idealny poziom szczytowy to około -12dB do -6dB. Jeśli sygnał jest za cichy, zwiększ gain. Jeśli jest za głośny i pojawia się przesterowanie (czerwone wskaźniki), zmniejsz gain. Pamiętaj, że lepiej nagrać sygnał trochę za cicho i podbić go później, niż nagrać przesterowany dźwięk.
Przeczytaj również: Murowana kuchnia: Jak zbudować krok po kroku? Poradnik
Kluczowe wnioski i kolejne kroki w budowaniu Twojego studia
Gratulacje! Przeszliśmy przez wszystkie etapy łączenia miksera z interfejsem audio, od zrozumienia podstawowych zasad, przez wybór odpowiednich kabli i metod połączeń, aż po konfigurację oprogramowania i rozwiązywanie problemów. Teraz wiesz, jak sprawić, by Twój sprzęt działał razem, otwierając drzwi do bardziej zaawansowanych sesji nagraniowych.
- Nagrywanie sumy stereo jest najprostsze, ale ogranicza edycję; nagrywanie wielośladowe z Direct Out daje pełną kontrolę, ale wymaga więcej sprzętu.
- Prawidłowe ustawienie poziomów sygnału (gain staging) jest kluczowe dla uniknięcia przesterowania i uzyskania czystego dźwięku.
- Zawsze sprawdzaj konfigurację interfejsu audio w systemie operacyjnym i programie DAW to podstawa poprawnego działania.
Z mojego doświadczenia wynika, że najwięcej problemów na początku sprawia zrozumienie wszystkich tych połączeń i ustawień. Ale nie zniechęcaj się! Każdy, kto dziś tworzy muzykę w domowym studiu, przeszedł przez podobne wyzwania. Najważniejsze to metodycznie podchodzić do problemu, sprawdzać każdy krok i uczyć się na własnych błędach. Pamiętaj, że cierpliwość i eksperymentowanie to Twoi najlepsi sprzymierzeńcy w tej drodze.
